ENSolarX – inteligentny system kontroli PV, falownika i magazynu energii
Moduł Wi‑Fi do zdalnego monitorowania kompatybilnego falownika oraz parametrów magazynu energii przez BMS. Falownik komunikuje się przez RS232/RS485, a BMS wyłącznie przez UART.
Model Basic służy przede wszystkim do monitorowania kompatybilnego falownika i BMS. AI przygotowuje plan, ale go nie wykonuje. Sterowanie odbiornikami, licznik energii, SSR, 0–10 V oraz czujniki temperatury są dostępne od wersji 5X Full.
Falownik RS232 / RS485 • BMS UART
IOS / Android / PC
Monitoring falownika i BMS
Wbudowane Wi‑Fi
Moduł monitorowania instalacji PV
- Zdalne monitorowanie i konfiguracja falownika solarnego
- Obsługa systemów BMS – kontrola parametrów magazynu energii
- Integracja ze sterownikiem rekuperacji Rekuset
- Aplikacja na PC oraz Android – pełny dostęp z dowolnego miejsca
- Obsługa kompatybilnych BMS-ów przez port UART
- AI analizuje dane i przygotowuje plan pracy bez jego automatycznego wykonywania
Porównanie wersji ENSolarX
| Funkcja | 5X Basic | 5X Full | 6X | 7X |
|---|---|---|---|---|
| Komunikacja RS232 / RS485 (falownik) | ✔ | ✔ | ✔ | ✔ |
| Komunikacja UART / RS485 (BMS) | ✔ | ✔ | ✔ | ✔ |
| Wbudowane Wi-Fi | ✔ | ✔ | ✔ | ✔ |
| Czujniki temperatury | ✖ | ✔ | ✔ | ✔ |
| Obsługa licznika energii (MODBUS) | ✖ | ✔ | ✔ | ✔ |
| Wyjścia SSR | ✖ | ✔ | ✔ | ✔ |
| Wyjście analogowe 0–10V (grzałka) | ✖ | ✔ | ✔ | ✔ |
| Integracja Home Assistant (MODBUS) | ✖ | ✔ | ✔ | ✔ |
| Sterowanie przekaźnikami Sonoff Wi-Fi | ✖ | ✖ | ✔ | ✔ |
| Konwerter BMS JK / SEPLOS RS485 | ✖ | ✖ | ✔ | ✔ |
| Obsługa DEYE / SUNSYNK / SOFAR | ✖ | ✖ | ✔ | ✔ |
| Obsługa GoodWe / SRNE / PYLONTECH / PACE | ✖ | ✖ | ✖ | ✔ |
✔ dostępne • ✖ niedostępne
Obsługiwane modele falowników
Kompatybilność ENSolarX 5X Basic
- Falownik: RS232 lub RS485 z obsługiwanym protokołem zgodnie z tabelą porównawczą.
- BMS: wyłącznie przez UART — bez obsługi BMS przez RS485.
- Rozszerzone rodziny Deye, Sunsynk i Sofar: wymagają wersji 6X lub 7X.
- Pozostałe rodziny przypisane w tabeli do 7X: nie są obsługiwane bezpośrednio przez 5X Basic.
 |
 |
 |
 |
 |
 |
Deye 3-50KW LV & HV SunSynk 3-50KW LV & HV SOFAR IGrid SMG II 8KW-11KW ISOLAR SMG-III
 |
 |
 |
 |
AN-EX-Pro-8200 MPS-V-3200 MPS-V-PLUS DAXTROMN
 |
 |
 |
 |
 |
AXPERT MAX II QOLTEC REVO II GROWATT SPF-5000 VOLT
 |
 |
 |
 |
 |
GROWATT SPF-6000 EASUN SMH-III PowMr ANENJI Anern
 |
 |
GoodWe SRNE
Urządzenie ENSolarX obsługuje Hybrydowe Falowniki Solarne Marek Easun, Powland,DEYE, Sunsynk, Growatt, Sofar PowMr oraz wiele innych oraz BMS-y firmy QUCC, JBD, ANT, DALY, JK, SEPLOS, PYLONTECH, PACE (maksymalna ilość cell 16)

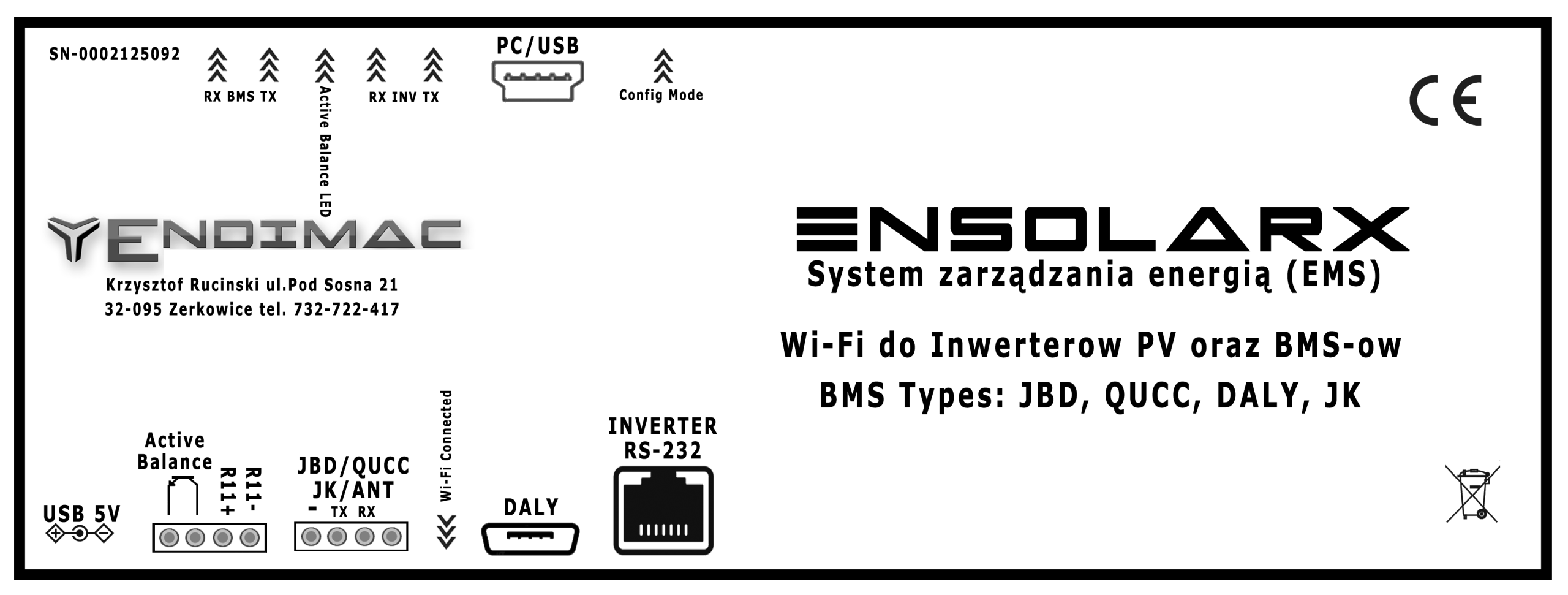

Podłączenie Falownika oraz BMS-a z modułem ENSolarX realizowane jest przez magistrale RS-232 lub RS485. Urządzenie posiada 2 osobne wejścia do obsługi Falownika oraz BMS-a.
Schemat poglądowy podłączeń
W zależności od posiadanego falownika urządzenie należy podłączyć przez złącze 9-pinowe DB9 lub złącze RJ-45.
Podczas zamówienia należy zwrócić uwagę na gniazdo podłączeniowe do falownika. Przewód RJ45 znajduje się w zestawie z urządzeniem ENSolarX. Jeśli falownik jest wyposażony w złącze DB9, przewód można wykonać samemu (schemat przewodu jest zamieszony na dole strony).
ENSolarX komunikuje się z falownikami wykorzystującymi RS-232 lub RS-485 na protokole PI18, PI30 lub Modbus RTU. Poprawna komunikacja jest potwierdzana przez diody RX/TX.
Podłączenie BMS DALY
BMS DALY do urządzenia ENSolarX należy podłączyć poprzez gniazdo miniUSB.
Jest to to samo złącze, do którego standardowo podłączany jest moduł Bluetooth w BMS DALY.
Po podłączeniu przewodu do ENSolarX komunikacja zostaje wykryta automatycznie.
Poprawne zestawienie połączenia sygnalizowane jest miganiem diod RX oraz TX
na płytce urządzenia ENSolarX.
Dzięki bezpośredniej komunikacji z BMS DALY system ENSolarX uzyskuje dostęp do
kluczowych parametrów magazynu energii, takich jak napięcia cel, prąd,
temperatura, stan naładowania (SOC) oraz status zabezpieczeń.
Integracja z BMS DALY umożliwia automatyczne zarządzanie energią, zabezpieczenie
magazynu przed nieprawidłową pracą oraz wykorzystanie danych BMS w algorytmach
sterowania (np. ładowanie, rozładowanie, przekierowanie nadwyżek).

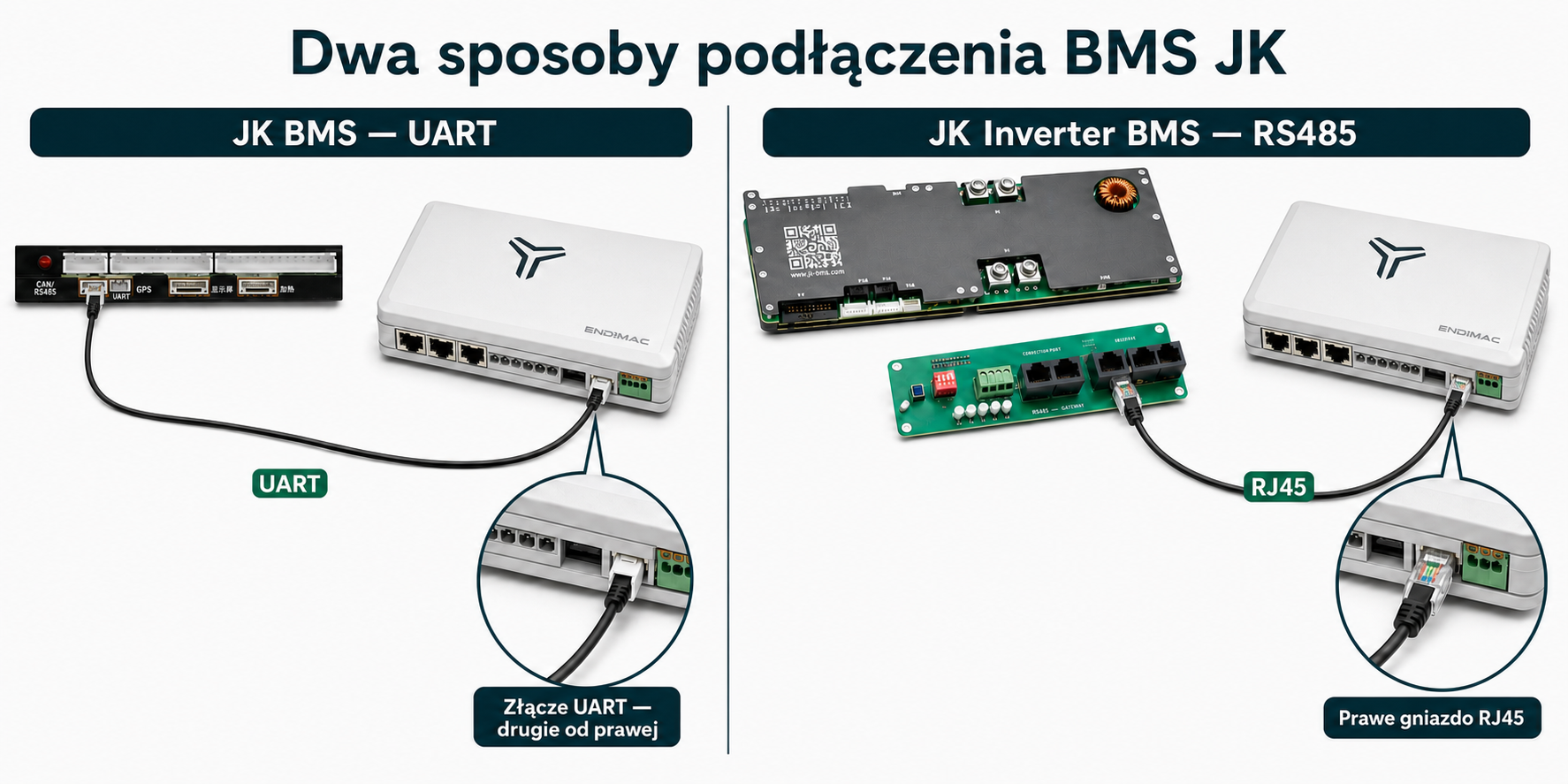

BMS JK / SEPLOS / PACE przez RS485 — funkcja wersji 6X i 7X
Port BMS w ENSolarX 5X Basic obsługuje wyłącznie UART.
BMS JK do urządzenia ENSolarX należy podłączyć przez 4pinowe gniazdo oznaczone na zdjęciu poniżej jako GPS. Opisy tego gniazda różnią się w poszczególnych wersjach tych BMS-ow BMS powinien zostać automatycznie wykryty przez ENSolarX o czym będą świadczyć mrugające obydwie diody RX ,TX na płytce ENSolarX. Podczas zamówienia należy zwrócić uwagę na sposób podłączenia BMS-a ponieważ przewód podłączeniowy do BMS nie znajduje się w zestawie. Przewód do BMS JK ze złączem GPS jest dostepny osobno na tym sklepie, natomiast przewód do podłączenia BMS JK inverterowego na RS485 SEPLOS oraz PACE to zwykły przewód internetowy ze złączem RJ45 .
typ przewodu oraz ustawienia protokołu w aplikacji.
Wyjścia SSR / MODBUS / 0–10 V — od wersji 5X Full
ENSolarX 5X Basic nie posiada tych funkcji wykonawczych. SSR, 0–10 V, liczniki energii i czujniki temperatury są dostępne od wersji 5X Full.
Sekcja wyjść umożliwia sterowanie urządzeniami (SSR), integracje MODBUS oraz płynne sterowanie odbiornikiem
przez wyjście analogowe 0–10V (np. grzałka / przekierowanie nadwyżek).
Masa (wspólny minus)
Wyjście analogowe 0–10V do płynnej regulacji (np. sterowanie grzałką)
Wejscia 3 opcjonalnych czujnikow temperatury
Magistrala MODBUS do integracji (np. Home Assistant)
Wyjścia 12V do sterowania przekaźnikami SSR / urządzeniami peryferyjnymi
Tip: Wyjście 0–10V świetnie sprawdza się do kierowania nadwyżek energii na odbiorniki (np. grzałka),
zamiast oddawać energię do sieci po niskiej cenie.
Sterowanie Sonoff — funkcja wersji 6X i 7X
ENSolarX 5X Basic nie obsługuje bezpośredniego sterowania Sonoff.
ENSolarX obsługuje sterowanie popularnymi przekaźnikami Sonoff, umożliwiając zdalne
włączanie i wyłączanie urządzeń bezpośrednio z aplikacji.
Dzięki integracji z Sonoff system zapewnia większą elastyczność w automatyzacji domu
i instalacji przemysłowych. Użytkownik może sterować grzałkami, odbiornikami oraz
innymi urządzeniami z dowolnego miejsca.
Połączenie ENSolarX + Sonoff to wygodne i niezawodne rozwiązanie dla osób, które chcą
w pełni kontrolować przepływ energii i maksymalizować autokonsumpcję.
Licznik energii — od wersji 5X Full
Obsługa liczników L3F1946 i DTSU666 nie jest dostępna w 5X Basic. Wymagana jest wersja 5X Full, 6X lub 7X.
ENSolarX umożliwia podłączenie zewnętrznego licznika energii w celu monitorowania
instalacji elektrycznej oraz fotowoltaicznej.
Do podłączenia wystarczą dwa przewody komunikacyjne A oraz B podłączone do
odpowiednich zacisków w urządzeniu ENSolarX.
Aby aktywować odczyt danych, w aplikacji ENSolarX w zakładce NRG należy ustawić
opcję „Użyj danych z: Energy Meter”.
Rekomendowany model: L3F1946 – komunikacja poprzez protokół MODBUS.
Zawartość zestawu
- -Urządzenie ENSolarX w wybranej wersji
- – Przewód USB -C do zasilania ENSolarX (urządzenie zasilane jest z zasilacza lub ładowarki USB – 5V. Zasilacz nie znajduje się w zestawie.)
- – Przewód RJ45 – RJ45 do podłączenia falownika
- – Zestaw złącz do podłączenia wyjść (wtyczki oraz blaszki do zarobienia dowolnego wyjścia)
